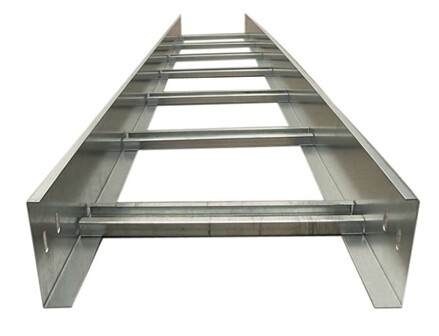

　橋架的安裝要求是什么？
　　1、橋架是布線項目的輔助項目，目前還沒有專門的規范指南，各制造商的規范格式缺乏通用性，因此設計選擇過程應根據電氣各系統的電纜類型、數量、合理選擇，選擇適用的托盤。
　　(1)確定方向：根據建筑平面圖，結合空調管線和電氣管線等的設置、可維護性、電纜布線的密度，確定電纜橋架的較佳路徑。在室內，應盡可能沿著建筑物的墻、柱、梁和樓板進行假設，如需要利用綜合管廊進行假設，則應平行于管道的一側或上方進行假設，如果沒有其他管架借用，則應安裝自己的柱。
　　(2)計算橋架的負荷：在電纜橋架主縱斷面上計算單位長度的電纜重量。
　　(3)橋架的寬度確定：根據電纜布局數、電纜直徑和電纜間距確定電纜托盤的型號、規格、托梁的長度、柱的長度、間距、托盤的寬度和標高數。
　　(4)確定橋架的安裝方法：根據站點的設置條件確定托盤的固定方式，選擇懸掛式、塔式、側壁式或混合式。連接器和緊固件通常附帶在一起。另外，根據托盤結構選擇適當的蓋子。
　　(5)電纜橋架的平面、剖面、部分部分也必須繪制空間圖并打開BOM表。
　　2.與電源線托盤一起使用時，必須用隔板斷開電源線和弱電電源線的各條直線側。
　　3、弱電電纜與其他低壓電纜一起使用托盤時，應嚴格選擇帶有外部屏蔽層的弱電系統的弱電電源線，避免相互干擾。
　　4、橋架的其他安裝
　　(1)電纜托盤從室外進入建筑物時，托盤的外部坡度必須大于1/100。
　　(2)電纜托盤與電氣設備交叉時，其間的凈距離應不小于0.5米。
　　(3)兩組電纜托盤在同一高度平行布線時，它們之間的凈距離應至少為0.6米。
　　(4)必須在平行地圖上繪制托盤的路徑，以顯示托盤的起點、終點、旋轉、支點、電梯點的坐標或位置尺寸、高程。例如，如果可以繪制托盤的軸側視圖，則材質統計將更加準確。
　　直線段：表示總長度、托盤標高數、高程、模型和規格。
　　旋轉點和分叉點：表示正在使用的旋轉板的型號和規格。
　　升降段：表示高程變化，也可以顯示為部分大樣本或剖面。
　　(5)托盤支承(如柱、托梁或非標準支管、框架間距、安裝方法、型號規格、高程)可以在平面上列出說明，也可以同意用不同的剖面圖、單線圖或大樣本顯示。

　　(6)電纜引線位置和引線方法，一般來說，大量電纜可以使用垂直彎曲板和垂直引線放置在架子上，較少的電纜可以用可用的導板或引線標記引出。(7)電纜托盤應高于地面2.2米以上，托盤頂部在天花板或其他障礙物處小于0.3米，托盤寬度小于0.1米，托盤內橫截面的充電率不得超過50%。
